我們在阿里上看螺絲的時候看到這個6G肯定有疑問這個到底是什么,6和G分別代表什么,今天咱們就來聊一聊這個問題,關于螺紋標注的問題:

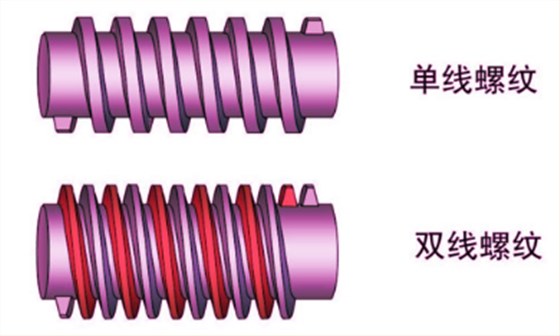

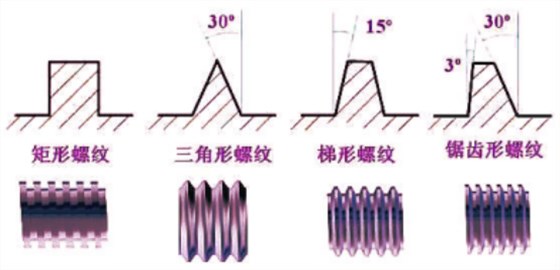

螺紋標注是指用特定的符號在需要用螺絲的地方進行標注的方法,螺紋按用途可分為聯接螺紋和傳動螺紋兩類,常見的標注包括普通螺紋和管螺紋。
普通螺紋的尺寸標注
普通螺紋的牙型代號為M,有粗牙和細牙之分,粗牙螺紋的螺距可省略不注;中徑和頂徑的公差帶代號相同時,只標注一次;右旋螺紋可不注旋向代號,左旋螺紋旋向代號為LH;旋合長度為中型(N)時不注,長型用L表示,短型用S表示。
管螺紋的尺寸標注
管螺紋分為用螺紋密封管螺紋和非螺紋密封管螺紋。管螺紋的尺寸引線必須指向大徑,其標記組成如下:密封管螺紋代號:特征代號尺寸代號-旋向代號 非密封管螺紋代號:特征代號 尺寸代號 公差等級代號 - 旋向代號 需要注意的是,管螺紋的尺寸代號并不是指螺紋的大徑,其參數可由相關手冊中查出
當螺紋精度要求較高時,除標注螺紋代號外,還應標注螺紋公差帶代號和螺紋旋合長度。螺紋標記的標注格式為:螺紋代號+螺紋公差帶代號(中徑、頂徑)+旋合長度。
有關標注內容的說明
1.公差帶代號由數字加字母表示(內螺紋用大寫字母,外螺紋用小寫字母), 如7H、6g等,應特別指出,7H,6g等代表螺紋公差,而H7,g6代表圓柱體公差代號。
2.旋合長度規(guī)定為短(用S表示)、中(用N表示)、長(用L表示)三種。一般情況下,不標注螺紋旋合長度,其螺紋公差帶按中等旋合長度(N)確定。必要時,可加注旋合長度代號S或L,如“M20-5g6g-L”。特殊需要時,可注明旋合長度的數值, 如“M20-5g6g-30”。
以上就是螺紋的標注知識,大家都清楚了嘛?如有定制螺絲意向可聯系世世通:13662281868。
