自攻螺絲圖紙編號你看得懂嗎?

來源：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2020-11-07 17:39:09【大中小】

文章開頭

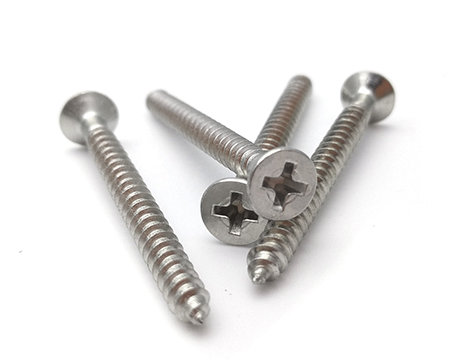

大家都知道，定制螺絲是需要一張圖紙的，不論是客戶提供的圖紙還是業務員根據客戶的需求畫出的圖紙，上面總是會寫一串編號來描述這款自攻螺絲的特性，列如牙紋類型，頭型，槽型和基本的尺寸。然而，圖紙上的編號一般人是看不懂的，你看得懂嗎？

例如這一串編號：ST3.5X12 PA，大家能看懂嗎？我來給大家分解一下吧：ST代表著自攻螺絲；ST3.5指外螺紋的直徑是3.5mm；12指螺釘?shù)拈L度是12mm；P是指盤頭；A是指自攻尖尾。

各個位置都代表著一種規格，依次排序是：螺紋類型，M為普通螺紋，ST為自攻螺紋；螺紋直徑；螺絲的長度；頭部的簡稱，圓頭R、扁頭M、盤頭P、沉頭F、六角頭F等；然后是尾部的簡稱，尖尾A、平尾B、割尾C、鉆尾D；如果有熱處理后面加上HT；要電鍍的話：鍍蘭鋅是ZU，黑鋅是ZB，白鋅是ZI，等等。
