美標螺絲螺紋量規的標準主要有:
1.ASME B1 1-2003.統一英寸制螺紋
2.ASMEB1.2-1983 統一英寸制螺紋的量規和測量。
美標螺絲的基本要求

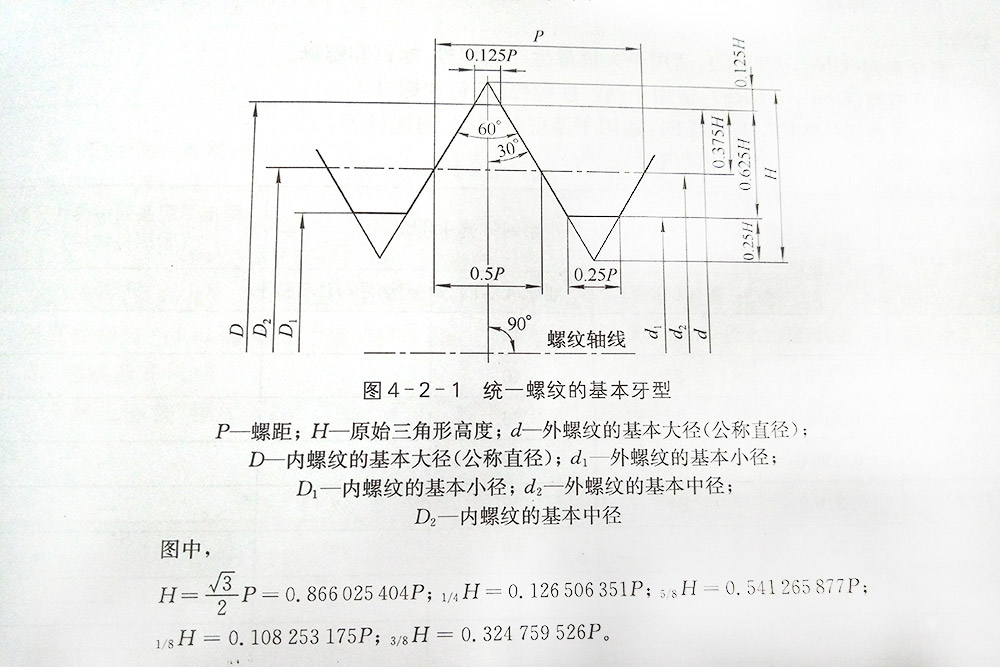

1.螺紋牙型,美標螺紋的基本牙型如下。

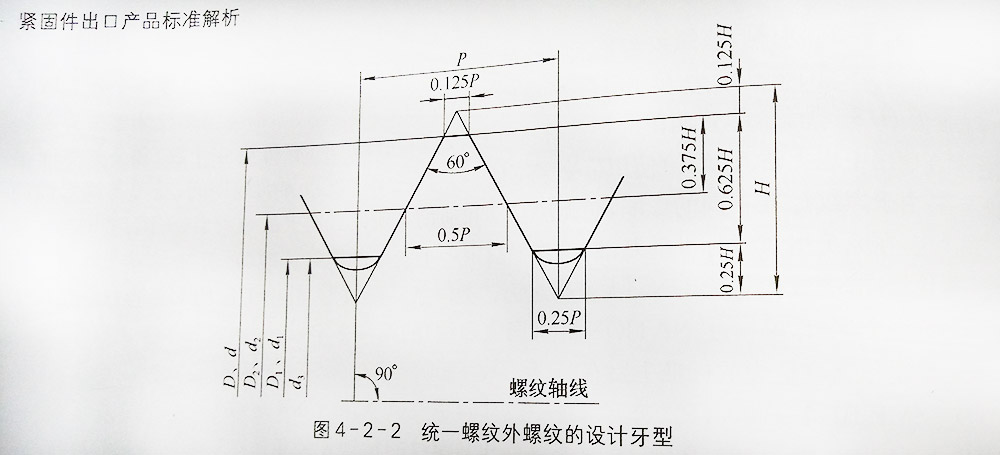

美標螺絲螺紋的設計牙型:1,外螺紋的設計牙型,外螺紋牙型一般要求牙底為圓弧形狀,如果圓弧半徑不小于0.108P,這種螺紋的代號為UNR,對于高可度外螺紋緊固件必須采用UNR螺紋,美標螺紋統一螺紋外螺紋的牙型如下圖
2.內螺紋的設計牙型,美標螺紋內螺紋的設計牙型與統一螺紋基本牙型基本相同,但內螺紋對牙底圓弧半徑?jīng)]有要求。
美標螺紋的直徑與螺距系列,

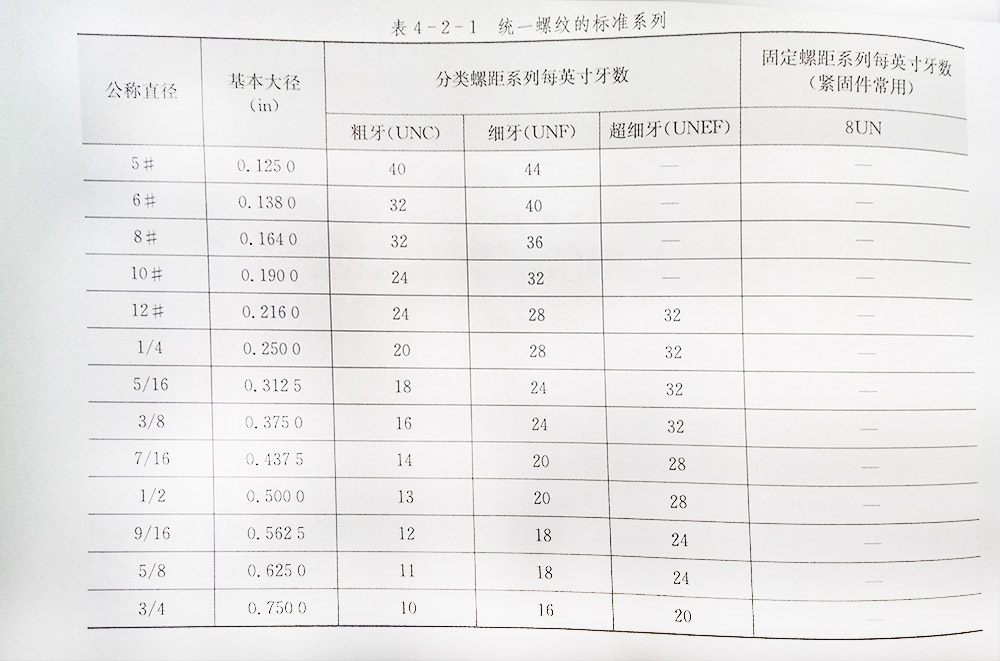

1.標準系列,美標是因為的標準系列包括了“分類螺距系列”和“固定螺距系列”兩個系列。其中分類螺距系列,又有以下三種,粗牙——unc系列,細牙——unf系列,超細牙——unef系列。例如,公稱直徑1/2in的緊固件,每英寸13牙為unc,每英寸20牙為unf,每英寸28牙為UNEF,粗牙系列適用于大批量生產的螺栓,螺釘和螺母 ,細牙系列,適用于高強度螺栓,螺釘和螺母 。超細牙系列,適用于薄壁管螺紋,薄螺母等。

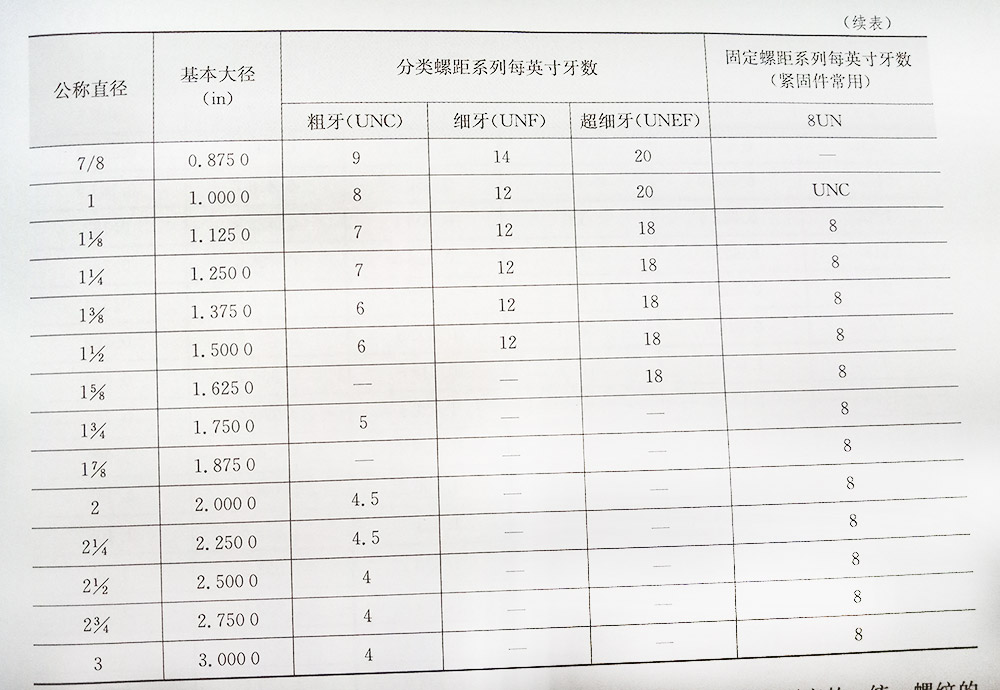

固定螺距系列,顧名思義固定 螺距系列的螺距,在一個系列中是固定不變的,統一螺紋的固定螺距有八種,4UN,6UN ,8UN,12UN,16UN,20UN.28UN 和32UN,其中緊固件常用的8UN,即每英寸8牙系列。在緊固件中,常用8UN代替1in以上大直徑螺栓,螺釘和螺母 的粗牙螺紋系列。
特殊系列,美標螺紋比較常用的特殊系列是UNS或UNRS系列,對于薄壁管修的中的螺紋,當直徑在1/4~1in范圍中,推薦選用每英寸27牙的特殊系列的美標螺紋,即UNS系列螺紋。

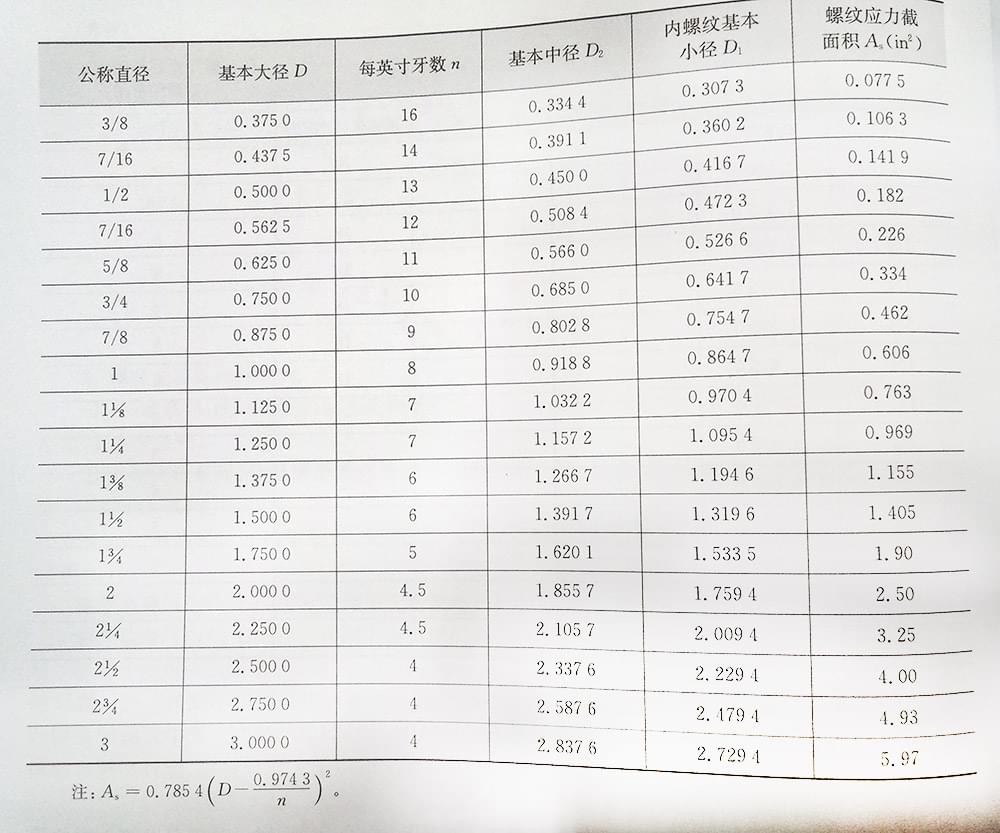

美標螺絲螺紋基本尺寸如下:
